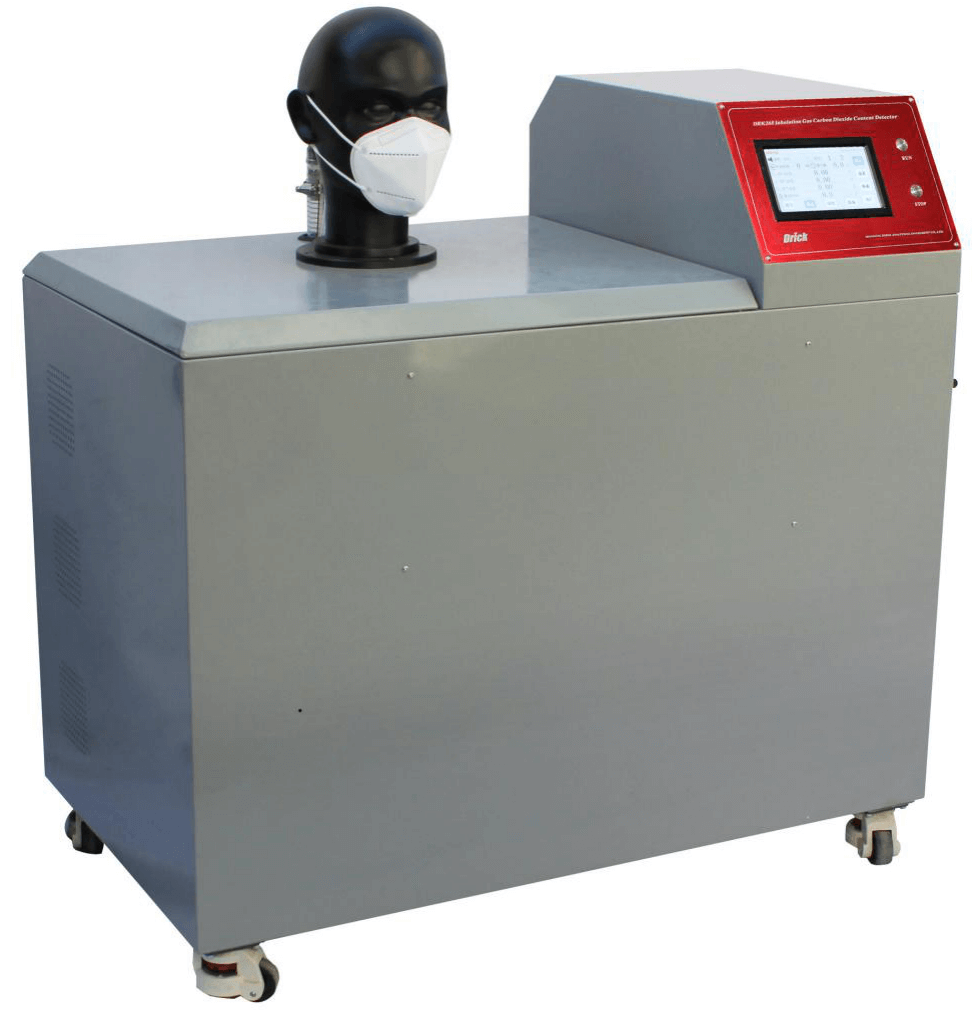

DRK265 Inhalation Gas Carbon Dioxide Content DetectorOperation Manual

Produk iki digunakake kanggo nguji kamar mati respirator udara tekanan positif.Iki dirancang lan diprodhuksi miturut standar ga124 lan gb2890.Piranti tes utamane kalebu: cetakan kepala tes, respirator simulasi buatan, pipa sambungan, flowmeter, penganalisis gas CO2 lan sistem kontrol.Prinsip tes yaiku kanggo nemtokake isi CO2 ing gas sing dihirup.Standar sing ditrapake: ga124-2013 alat pernapasan udara tekanan positif kanggo proteksi geni, artikel 6.13.3 penentuan isi karbon dioksida ing gas sing dihirup;gb2890-2009 proteksi ambegan topeng gas Filter self-priming, bab 6.7 test kamar mati saka topeng pasuryan;TS EN 21976.7-2012 peralatan uwal lan ngungsi kanggo mbangun geni - Bagean 7: Tes alat napas nylametake diri sing disaring kanggo pemadam kebakaran;

papan mati: volume gas re inhaled ing exhalation sadurungé, asil test ngirim ora luwih saka 1%;

Manual iki ngemot langkah-langkah operasi lan pancegahan safety!Waca kanthi ati-ati sadurunge nginstal lan ngoperasikake instrumen kanggo mesthekake panggunaan sing aman lan asil tes sing akurat.

2 Speraturan afety

2.1Safety

Bab iki ngenalake manual sadurunge digunakake.Mangga maca lan ngerti kabeh pancegahan.

2.2Egagal daya darurat

Yen ana darurat, sampeyan bisa nyopot sumber daya plug, medhot kabeh sumber daya lan mungkasi tes.

3 Tspesifikasi teknis

Tampilan lan kontrol: tampilan layar tutul werna lan operasi, operasi tombol logam podo;

Lingkungan kerja: konsentrasi CO2 ing udara sekitar ≤ 0,1%;

Sumber CO2: fraksi volume CO2 (5 ± 0,1)%;

Laju aliran campuran CO2: > 0-40l / min, akurasi: kelas 2.5;

Sensor CO2: sawetara 0-20%, sawetara 0-5%;tingkat akurasi 1;

Kipas angin listrik sing dipasang ing lantai.

Regulasi tingkat pernapasan simulasi: (1-25) kaping / menit, regulasi volume pasang respirasi (0,5-2,0) L;

Data test: panyimpenan otomatis utawa printing;

Ukuran njaba (L × w × h): Kira-kira 1000mm × 650mm × 1300mm;

Sumber daya: AC220 V, 50 Hz, 900 W;

Bobot: Kira-kira 70kg;

4 Ipanginstalan

Unpacking saka instrumen

Nalika sampeyan nampa peralatan, priksa manawa kasus kayu rusak sajrone transportasi;kasebut kanthi teliti, mbukak kothak packing saka peralatan lan sak tenane mriksa apa bagean rusak.Mangga laporake karusakan peralatan menyang operator utawa departemen layanan pelanggan perusahaan kita.

5 Operation

5.1Sdiagram kimia saka kabèh mesin

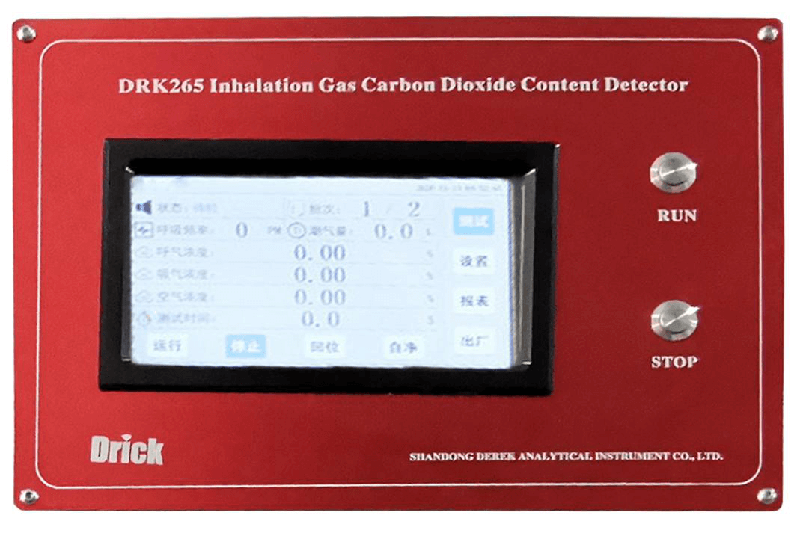

5.2Cpanel ontrol

6 Toperasi layar ouch

Bab iki ngenalake fungsi lan panggunaan dhasar layar tutul.Mangga familiarize dhewe karo layar tutul miturut pandhuan ing bab iki sadurunge operasi.

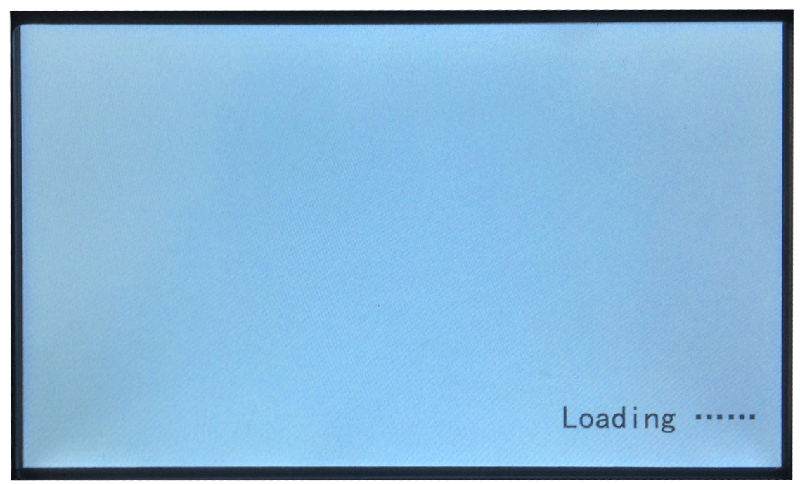

6.1 Antarmuka wiwitan: nguripake saklar daya saka instrument, lan layar bakal nampilake antarmuka boot minangka ditampilake ing tokoh;

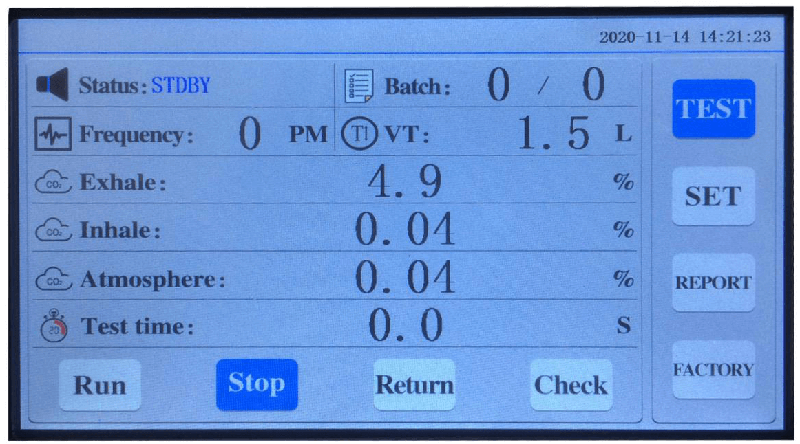

6.2 Antarmuka wiwitan: bakal kanthi otomatis ngetik antarmuka test wiwitan sawise wiwitan, minangka ditampilake ing tokoh;

[Status]: nampilake status mesin mlaku saiki;

[Frequencye]: nampilake tingkat pernapasan saka respirator simulasi;

[Exhale]: nampilake konsentrasi karbon dioksida exhaled saka respirator simulasi;

[Inhale]: nampilake konsentrasi karbon dioksida sing dihirup dening respirator simulasi;

[Atmosfer]: nampilake konsentrasi karbon dioksida sekitar;

[Wektu tes]: nampilake wektu tes sampel;

[Batch]: nampilake batch test saiki lan kaping;

[VT]: nampilake volume tidal exhaled saka respirator simulasi;

[Run]: miwiti test run;

[Stop]: mungkasi tes;

[Bali]: respirator bali menyang posisi asline;

[Priksa]: tes kalibrasi konsentrasi udara;

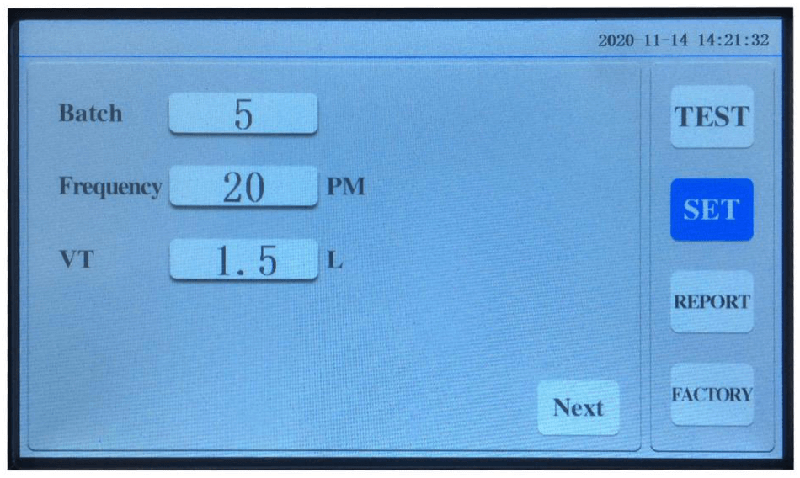

6.3 Setelan antarmuka

[Batch]: nyetel batch test saka sampel test;

[Frequencye]]: simulasi setelan tingkat ambegan saka respirator;

[VT]]: simulasi setelan volume pasang respirator;

[Sabanjure]: setelan parameter ing kaca sabanjure;

[TEMP]: 0-100%;

[Asor]: suhu lingkungan eksperimen, kiro-kiro saka 0 ℃ kanggo 100 ℃;

[Operator.]: jumlah personel tes, sing bisa disesuaikan;

[Contoh No.]: nuduhake jeneng lan nomer eksperimen sampeyan, sing bisa digambar dhewe;

[Basa]: ngalih ing antarane Cina lan Inggris;

[Sadurungé]: bali menyang kaca sadurungé;

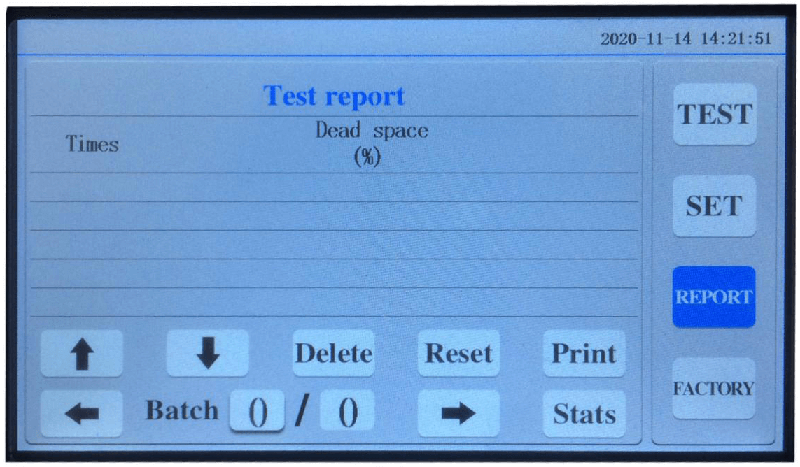

6.4 Antarmuka laporan

[Busak]: mbusak asil tes sing saiki dipilih, lan abang dipilih;

[Reset]: reset kanggo mbusak kabeh data test test saiki;

[Cetak]: nyetak data tes saiki;

[Stats]: rata-rata maksimum lan minimal saka data tes bakal diitung miturut kumpulan;

[↑↓←→]: kaca data tes ngowahi pitakon kumpulan;

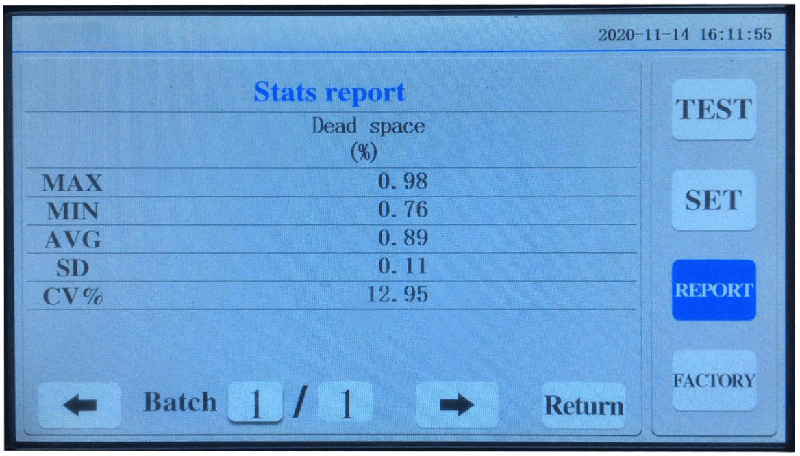

6.5 [Laporan statistik] kaca laporan statistik

[MAX]: nilai maksimum ing data kumpulan test;

[MIN]: nilai minimal ing data kumpulan test;

[AVG]: nilai rata-rata data ing kumpulan test;

[SD]: rata-rata panyimpangan kuadrat saka tekanan kumpulan saiki;

[CV%]: Nilai CV saka tekanan batch saiki;

[Return]: bali menyang kaca sadurunge;

6.8 [Pabrik]: setelan parameter sistem, perlu sandi kanggo ngetik;

7 Ometode perasi

1. Selehake instrumen ing lingkungan sing dibutuhake dening standar, sambungake sumber daya menyang soket daya kanthi kabel lemah protèktif, lan nguripake saklar daya instrumen;

2. Akses sumber gas karbon dioksida (CO2): nyiyapake gas karbon dioksida (CO2) lan silinder gas miturut standar, sambungake katup ngurangi tekanan, banjur sambungake pipa gas karo peralatan;

3. Sambungake garis komunikasi sensor konsentrasi udhara karo mesin inang, lan pasang sensor konsentrasi udhara babagan 1 meter adoh saka cetakan sirah sampel;

4. Miturut syarat test, tingkat ambegan, volume pasang surut lan paramèter test liyane disetel ing antarmuka setelan;

5. Klik bali ing antarmuka test kanggo nampilake status instrument minangka siyaga (operasi liyane mung bisa dileksanakake ing mode siyaga);

6. Klik kalibrasi ing antarmuka test kanggo mirsani tampilan konsentrasi expiratory ing antarmuka test;nyetel tutup ngatur expiratory nganti konsentrasi expiratory ing antarmuka test ditampilake ing 5% utawa nilai standar liyane, supaya tampilan konsentrasi expiratory stabil, banjur klik mandeg;

7. Klik bali kanggo nggawe kahanan apa saka tampilan instrument siyaga.Sijine topeng ing cetakan sirah test kanthi bener.Topeng kudu disegel kanthi apik tanpa deformasi.Yen perlu, topeng bisa disegel nganggo tape PVC utawa sealant lan dempul liyane sing cocog kanggo njamin panyegelan sampel sing apik;

8. Priksa paramèter setelan, nyetel respirator simulasi kanggo tingkat ambegan 25 kaping / menit lan volume pasang ambegan kanggo 2L / wektu;

9. Klik tombol run ing layar tampilan utawa ing panel kanggo terus-terusan ngukur lan ngrekam isi karbon dioksida (CO2) ing gas sing dihirup;nalika konsentrasi inspirasi lan tes konsentrasi udhara ana ing kahanan stabil, tes kasebut bakal mandheg kanthi otomatis lan isi CO2 ing gas sing dihirup bakal direkam bebarengan.(isi CO2 ing gas sing dihirup dikurangi konsentrasi udara ing lingkungan yaiku isi CO2 ing gas sing dihirup. Sampel kudu dites kaping telu lan nilai rata-rata kudu kurang saka 1%)

8 Mpanguripan

1. Sawise eksperimen, mangga mateni sumber daya lan sumber CO2 instrumen;

2. Ngresiki tutuk ambegan saka cetakan sirah tanpa bledug;

3. Tansah meja instrument resik lan ora numpuk macem-macem liyane;

4. Nalika nggunakake tutup kontrol konsentrasi expiratory, please nyetel iku rada, lan aja nyetel kakehan (tampilan konsentrasi exhaled kudu ketemu konsentrasi standar);

5. Sawise saben tes operasi rampung, monggo klik bali kanggo nggawe status siyaga sadurunge nerusake operasi liyane;
